混凝土搅拌楼

混凝土搅拌站分为四个部分:砂石给料、粉料(水泥、粉煤灰、膨胀剂等) 给料、水与外加剂给料、传输搅拌与存储.其工作流程如图1 所示,搅拌机控制系统上电后,进入人- 机对话的操作界面,系统进行初始化处理,其中包括配方号、混凝土等级、坍落度、生产方量等.根据称重对各料仓、计量斗进行检测,输出料空或料满信号,提示操作人员确定是否启动搅拌控制程序.启动砂、石皮带电机进料到计量斗;打开粉煤灰、水泥罐的蝶阀,启动螺旋机电机输送粉煤灰、水泥到计量斗;开启水仓和外加剂池的控制阀使水和外加剂流入计量斗.计量满足设定要求后开启计量斗斗门,配料进入已启动的搅拌机内搅拌混合,到设定的时间打开搅拌机门,混凝土进入己接料的搅拌车内.

一、产品类型及适用范围
     HLS90混凝士搅拌楼设备具有生产率高、工作性能可靠、维修便捷、操作舒适的特点。
     该设备是集物料储存、计量、搅拌于一体的大中型混凝土搅拌设备，生产率为90m³/h，配套主机采用JSl500双卧轴强制式搅拌机，混凝土卸料高度为3.8m，  可搅拌各种类型的混凝土，尤其适合搅拌干硬性混凝土，适宜于中等规模以上的建筑工程、水电、公路、港口、码头、桥梁等工程建设及大中型预制件厂和混凝土生产厂。
     该设备储料仓采用“一”字型排列、装载机上料，配料机为PL2400型，骨料计量在地面进行，计量好的料由斜皮带送到楼顶的骨料储料斗中，骨料储料斗可储存一罐计量好的骨料。粉料配料系统可配备三个粉料仓，一个液状外加剂储罐，粉料分别由三条螺旋输送机送到计量斗中。水、液状外加剂由水泵送到计量斗中。微机控制，电子称计量，精度高、误差小。具有屏幕显示、配比储存、落差自动补偿等功能，并配备手动系统，可实现搅拌混凝土程序的手动、自动控制。另外，该设备还配有打印系统，并可根据用户需求配备监控系统，以实现整个设备有效的集中控制，整体管理。

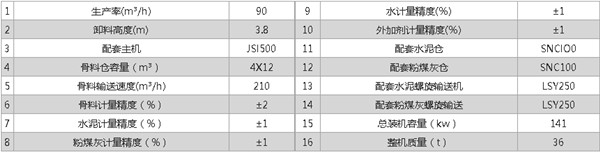

二、HLS90搅拌楼技术参数
     产品执行标准：GB/T10171-2005《混凝土搅拌站（楼）》
